一.项目简介：

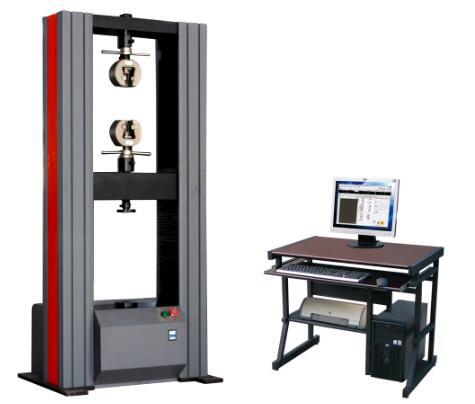

WDW-50KN国内微机控制材料电子**拉力试验机起步于90年代初，为提高企业产品的技术水平，公司先后引进国外先进技术，使公司的产品技术水平跃上了一个新的台阶。
二.使用领域：
该材料电子**拉力试验机广泛用于金属、非金属材料的拉、压、弯剪等力学性能试验。配以种类繁多的附具，还可用于型材和构件的力学性能试验。在试样变形大，试验速度快的绳、带、丝、橡胶、塑料等材料试验领域，同样具有非常广泛的应用前景。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等试验领域。
三.依据标准：
材料电子**拉力试验机满足国家标准GB/T228.1-2010《金属材料室温拉伸试验方法》、GB/T7314-2005《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。
四.重点描述：
2.附具：
标准配置：楔型拉伸附具、压缩附具各一套。
3.电气测控系统：
（1）采用交流伺服系统和伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）内置式控制器，保证了该试验机可以实现横梁位移等参量的控制，可实现等速位移。。
（4）试验结束时，可手动或自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
（7）具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
4. 软件主要功能特点描述
该测控软件用于微机控制电子**试验机进行各种金属及非金属（如，人造板等）的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。
(1)分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，既使普通操作者操作简单、方便、快捷，又有效的保护了系统；
(2)实时测量与显示试验力及峰值、位移、变形等各信号；实现了Win2000、WinXP等NT模式平台下的实时采集与控制；并实现了精确定时，高速采样；
(3)实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；
(4)试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入，从而使一台主机带多个传感器时可以方便的切换，且没有数目限制；
(5)支持等速位移控制方式；并在高级操作者调试参数过程中给出标准参考曲线，从而使用户实际观察到各参数对效果产生的影响。
(6)采用人机交互方式分析数据。处理方法满足应用广泛的《GB/T 228-2010金属材料室温拉伸试验方法》要求，可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。
(7)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；
(8)可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现。还可以进行曲线叠加对比，便于对比分析；
(9)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要；
(10)实现了试验力和变形的数字调零、自动标定，方便了操作，提高了机器的可靠性。各种参数系统设置以文件形式存贮，便于保存和恢复；
(11)可应用于Win98、Win2000、WinXP等多种操作系统。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用键盘、鼠标完成，使用方便快捷；
(12)可自动识别并支持外部点动控制，使装夹试样时很方便；
(13)具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机。根据用户要求不同，上述软件功能会有增减或调整改变。
（1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。
(2)控制模式。
(4) 试验方法种类多，可选择
（5）材料电子**拉力试验机软件设有三级管理权限，分别由各自的口令登录，进一步保证了软件安全使用。
五.技术指标：
**试验力（kN） | 50 | |
精度等级 | 1级 | |
试验力测量范围 | 2%-100% | |
试验力示值相对误差 | ＜±1% | |
试验力分辨率 | **试验力的1/300000 | |
变形测量范围 | 2%-100% | |
变形示值相对误差 | ＜±1% | |
变形分辨率 | **变形量1/300000 | |
位移示值相对误差 | ＜±1% | |
位移分辨力(mm) | 0.001 | |
速度范围 | 0.01mm/min ~ 500mm/min | 无级调速 |
拉伸行程（mm） | 700 | |
压缩空间（mm） | 700 | |
试验宽度（mm） | 450 | |
可配夹具 | 拉伸、压缩、弯曲、剪切、剥离、撕裂等 | |
主机外形尺寸（mm） | 868*580*1836 | |
伺服电机功率（kW） | 1.0 | |
总重量（kg） | 400 | |
六.系统配置：
序号 | 项目名称 | 生产厂家及规格 | 数量 | |
1 | 主机框架 | 中航时代 | 1台 | |
2 | 减速系统 | 同步齿形带 | 1套 | |
3 | 滚珠丝杠副 | 轧制 | 2套 | |
4 | 负荷传感器 | 50kN | 1只 | |
5 | 计算机 | 联想商用品牌 | 1台 | |
6 | 打印机 | 喷墨打印机 | 1台 | |
8 | 软件及控制系统 | ----- | 1套 | |
9 | 随机工具、随机文件 | 使用说明书，安装手册等 | 1套 | |
10 | 标配附具 | 1. 楔型拉伸附具 | 平钳口：0-7、7-14 圆钳口：Φ4-9、Φ9-14 | 任选1付，加购450/付 |
2. 压缩附具 | 压盘直径：φ100mm | 1套 | ||
